Ploché kabely se často používají v elektrotechnice. Ukážeme Vám, jak se tento typ kabelu vyrábí, v jakých odvětvích se používá a proč byste se měli spolehnout na náš profesionálně na míru vyrobený produkt.
Chytrá volba pro kompaktní a výkonné připojení
Stručný přehled plochých kabelů

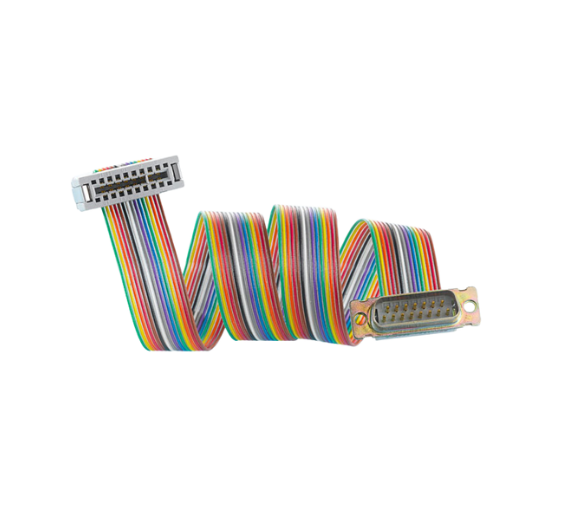

Plochý kabel je vícežilový kabel, ve kterém jsou na rozdíl od běžných kulatých kabelů jednotlivé žíly uspořádány rovnoběžně vedle sebe v jedné rovině. Vzdálenost mezi jednotlivými žilami se může pohybovat od 0,0 mm do 2,54 mm v závislosti na průřezu vodiče. Nejběžnější rastr je 1,27 mm. Počet žil v plochém kabelu se pohybuje od 6 do 96. Pro snadné zapojení plochého kabelu mají jednotlivé žíly barevné označení, které je specifikováno normou DIN IEC 62. Každá žíla je opatřena barevným kódem. Uvedené pořadí barev se opakuje po každých 10 žilách v závislosti na počtu žil. Jednoduchá provedení mají standardní šedý odstín.
Ploché kabely s konektory jsou prostorově úsporné elektrické spoje elektrických komponentů. Proto jsou obzvláště vhodné pro instalaci ve skříních nebo uzavřených prostorech. Jejich flexibilní vlastnosti umožňují použití v jakémkoli prostředí. Paralelní ploché kabely s více žilami jsou ideální pro jednoduchá konektorová spojení. Paralelní poloha jednotlivých vodičů umožňuje jejich snadné propojení pomocí konektoru bez pájení nebo odizolování.

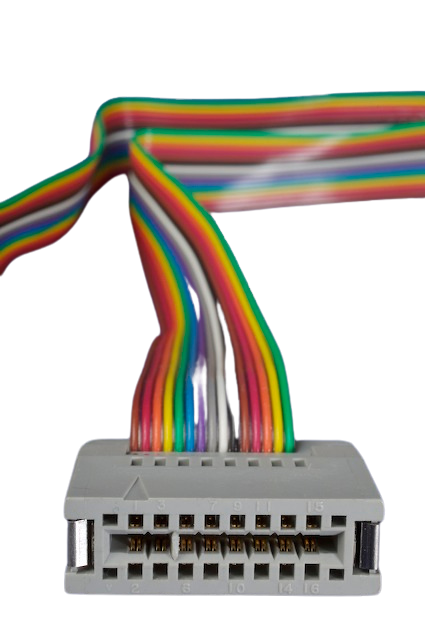

Technika samořezných kontaktů (IDC) umožňuje spojovat kabely s D-Sub konektory nebo jinými konektory bez nutnosti odstranění izolace. Připojovací kontakty konektorů jsou speciálně navrženy pro ploché kabely tak, aby nebylo nutné odizolovávat každý vodič zvlášť. Výhodou použití plochých kabelů a samořezných konektorů je, že není třeba provádět časově náročné přípravné práce, jako je odizolování a pájení konců vodičů ke kontaktům konektoru. Existují také individuální řešení plochých konektorů vyráběné přímo podle typu kabelu. Specifikace se liší a souvisejí s kritérii, jako je síla proudu, výše napětí nebo ochrana proti vnějším vlivům.
Při výrobě plochých kabelů se obvykle používá měď a polyvinylchlorid (PVC). Měděné vodiče jsou pokryty izolací, která slouží zároveň jako vnější plášť. Na vyžádání nabízíme také stíněné a speciálně opláštěné varianty. Kabely se strojově stříhají na míru s milimetrovou přesností. K připojení plochých kabelů k příslušným plochým konektorům používáme standardní techniku samořezných kontaktů. Při tomto postupu se plochý kabel vloží do konektoru s vhodně uspořádanými samořeznými kontakty a pomocí speciálních kleští nebo krimpovacího nástroje se v jedné operaci krimpuje. To znamená, že všechny žíly jsou současně plynotěsně spojeny s kontakty konektoru. Obvykle používáme standardizované konektory D-Sub nebo konektory podle normy DIN 41651.
Jaké existují typy plochých kabelů?
Plochý kabel Twinax
Specialitou je kabel Twinax sestavený společností CiS a vyvinutý výrobcem 3M. Je vhodný zejména pro přenos vysokofrekvenčních signálů. Vysoce výkonný plochý kabel Twinax má zvláštní vlastnosti: je tenký, plochý, skládací a po celé délce stíněný. Společnost CiS je jeden z mála výrobců kabelové konfekce na světě, který je technologicky schopen takové inovativní kabely zpracovávat.
Plochý kulatý kabel
Speciální formou je plochý kulatý kabel, ve kterém je plochý kabel nebo plochá kroucená dvojlinka srolována a pokryta kulatým vnějším pláštěm. Pro připojení ke konektoru se samořezným spojem se konce kabelu odizolují, plochý konec kabelu se narovná a připojí ke konektoru s izolačním posunem pomocí zástrčky. Tyto kulaté ploché kabely jsou na vyžádání k dispozici také stíněné.
Ploché kroucené kabely
U tzv. plochých kroucených kabelů jsou dvě sousední žíly stočeny dohromady. Plochý kabel, neboli plochý vodič, je střídavě rozdělen na kroucenou a paralelní žilní část. Tato technologie umožňuje zabránit nežádoucímu rušení mezi nezávislými signály.
Naše bohaté zkušenosti s výrobou plochých kabelů
Jako profesionální výrobce kabelové konfekce nabízíme řešení na míru, která jsou vyráběna pomocí profesionálních procesních technologií. Zpracování různých typů plochých kabelů zahrnuje kromě stříhání a odizolování kabelových konců také děrování a spojování. Zpracováváme všechny konektory plochých kabelů dostupné na trhu. Chcete standardní provedení? Pak se výroba obvykle provádí strojově. V případě individuálních řešení pro Vás předem naplánujeme a navrhneme vhodné vodiče. K pečlivé výrobě složité kabelové konfekce používáme strojní i manuální postupy.
Ponořte se do světa spojovací techniky
Objevte naši výrobu virtuálně a získejte první představu o rozmanitosti našich výrobků a technologií.
