Umspritzen für höhere Langlebigkeit

Umspritzen bezeichnet die Umhüllung von elektronischen Bauteilen. Insbesondere Bauteile, die von Verschleiß bedroht sind und äußeren Einflüssen standhalten müssen, werden häufig umspritzt. Das sorgt für die Langlebigkeit von elektronischen Komponenten. CiS nutzt das Verfahren des Umspritzens an der Verbindungstelle vom Kabel zum Stecker. So wird die Verbindungsstelle vor mechanischer Belastung geschützt und wasserdicht umschlossen.

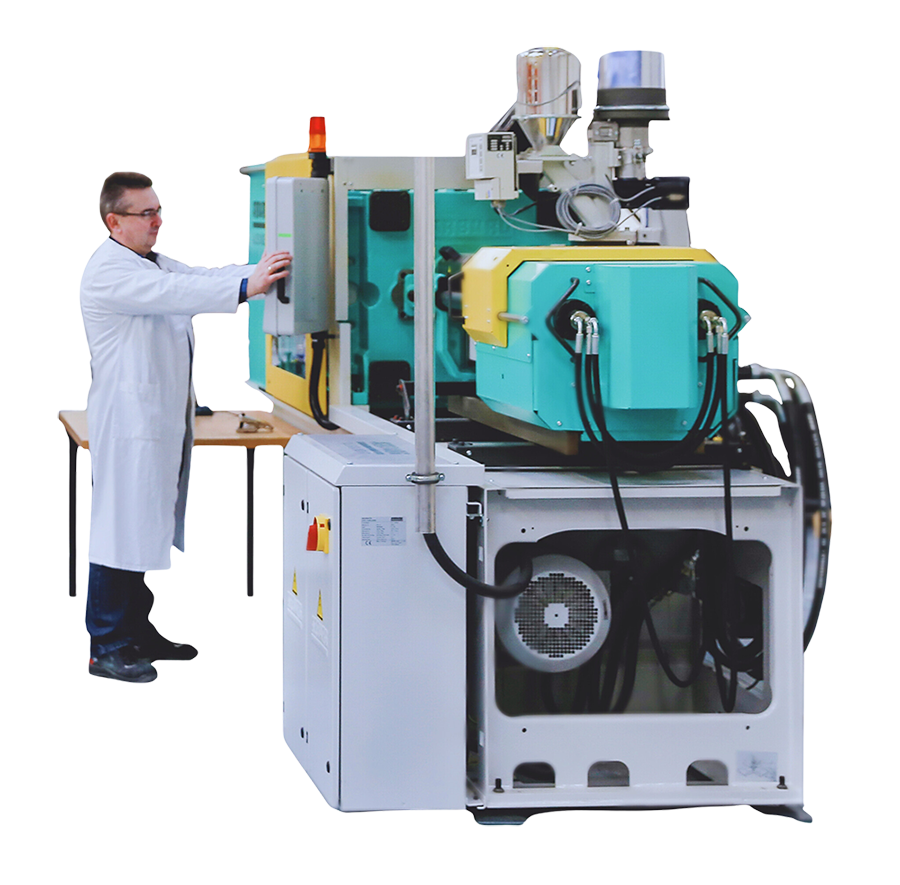

Es existieren verschiedene Techniken und Verfahren, um Kabel zu umspritzen. CiS setzt hierfür Spritzgießmaschinen ein. In das Unterteil einer Spritzgießform wird ein Einlegeteil, z. B. ein Stecker mit einem angelöteten Kabel, eingelegt. Mit dem Oberteil der Spritzgießform wird dann die Spritzkammer (Kavität) druckdicht verschlossen. Anschließend wird über die Einspritzdüse an der Plastifiziereinheit, mit hohem Druck, das gewünschte, flüssige Kunststoffmaterial (z. B. PVC, PUR, PA etc.) in die Spritzkammer gespritzt und umhüllt das Einlegeteil in der vorgegebenen Form.

Diese Spritzgießtechnik wird in der Fachsprache auch als Hybridtechnik bezeichnet, weil in nur einem Schritt mehrere Metallformen mit Kunststoff umhüllt werden können. Mit Kunststoff umspritzte Stecker und Kabel stellen eine optimale Lösung in vielen Bereichen der Elektrotechnik dar, um Kabel vor äußeren Umgebungsbedingungen (z.B. Schmierstoffe, Benzin, Gase, Temperaturen, mechanische Beanspruchung etc.) zu schützen. Abhängig von der Anwendung gibt es verschiedene Möglichkeiten des Umspritzens. Die folgende Liste zeigt einige Beispiele für solche Verbindungen:

• Umspritzen für Zugentlastungen
• Umspritzung als Griffkappe
• Erhöhung der Dichtigkeit von Y-Verbindungen
• Herstellung von Knickschutztüllen
• Vergießen von Steckeranschlüssen

Es gibt verschiedene Methoden, um Kabelverbindungen zu umspritzen. Das Spritzgussverfahren ist eine Untervariante der Gießtechnik und wird hauptsächlich für die Verarbeitung von Kunststoffen angewendet. Die gewählte Methode für das Umspritzen ist abhängig von der Art der zu umspritzenden Bauteile (Stecker, Kabel, elektronische Bauteile etc.) und dem zu spritzenden Kunststoffs. In Frage kommen beispielsweise das Niederdruck- oder das Hochdruck-Spritzverfahren.

Das Niederdruckverfahren ist für das Umspritzen von sensiblen Bauteilen geeignet. Der eingesetzte Kunststoff wird mit Hitze verflüssigt und mit hoher Geschwindigkeit in die Kavität gedrückt und umhüllt die jeweiligen Einlegeteile. Danach verfestigt sich das thermoplastische Material oder der Spritzguss wieder. Nach dem Erhärten wird das Bauteil aus der Maschine entnommen. Gerade das Spritzgießen eignet sich hervorragend für das Umspritzen von Einlegeteilen aus elektromechanischen Bauteilen, Kabeln und Metallen.

Die Macromelt-Methode, eine Art des Niederdruckverfahrens, bietet im Gegensatz zum Hochdruckverfahren eine umweltschonende Alternative. Grund dafür sind der geringere Druck beim Einspritzen und die kürzeren Zykluszeiten gegenüber herkömmlichen Varianten.

Bei CiS profitieren Sie von kostengünstigen und umweltfreundlichen Techniken, dank schnellerer Trocknungszeiten und eines geringeren Energieverbrauchs.
