From Concept to Connection – Discover the Full Range of Our Cable Harness Solutions
Sie benötigen eine anspruchsvolle Verkabelung? CiS bietet Ihnen als Branchenführer im Bereich der Kabelkonfektion speziell angefertigte und konfektionierte Kabelbäume – ganz nach Ihren spezifischen Anforderungen. Wir zeichnen uns durch die Fertigung komplexer, individueller Kabelbäume und eine sorgfältige Montage aus.
CiS fertigt kundenspezifische Cable Harnesses und Kabelsätze in kleinen bis mittelgroßen Serien – inklusive professioneller Kabelbaumumflechtung. Ob Fahrzeugtechnik oder Umwelttechnik – wir entwickeln und montieren Leitungen unterschiedlicher Größe und Komplexität in den verschiedensten Branchen.
Kundenspezifische, komplexe Kabelbaum-Fertigung für die optimale Verbindung
Ein Kabel Baum (oder auch „Leitungssatz“ genannt) ist ein vorgefertigtes Bündel an Kabeln. Einzelne Leitungen, wie Arbeitsströme oder Signale, werden in einem Strang zusammengefasst und durch Kabelbinder, Schellen, Schläuche oder Bindegarn miteinander verbunden. Kabelstränge sind komplexe Kabelkonfektionen, die aus den zuvor beschriebenen Einzelleitungen bestehen. Oft sind neben Kabeln, Leitungen, Kontakten und passenden Steckverbindern auch weitere Baugruppen wichtige Bestandteile eines Kabelbaums. Dazu zählen elektronische Schaltungen, Sensoren, Schalter sowie elektromechanische Bauelemente. Auch Stranded Wires, Drähte, High Frequency Cable (Koaxialkabel) und High-Voltage Cable werden bei Bedarf im Wiring Harness untergebracht.

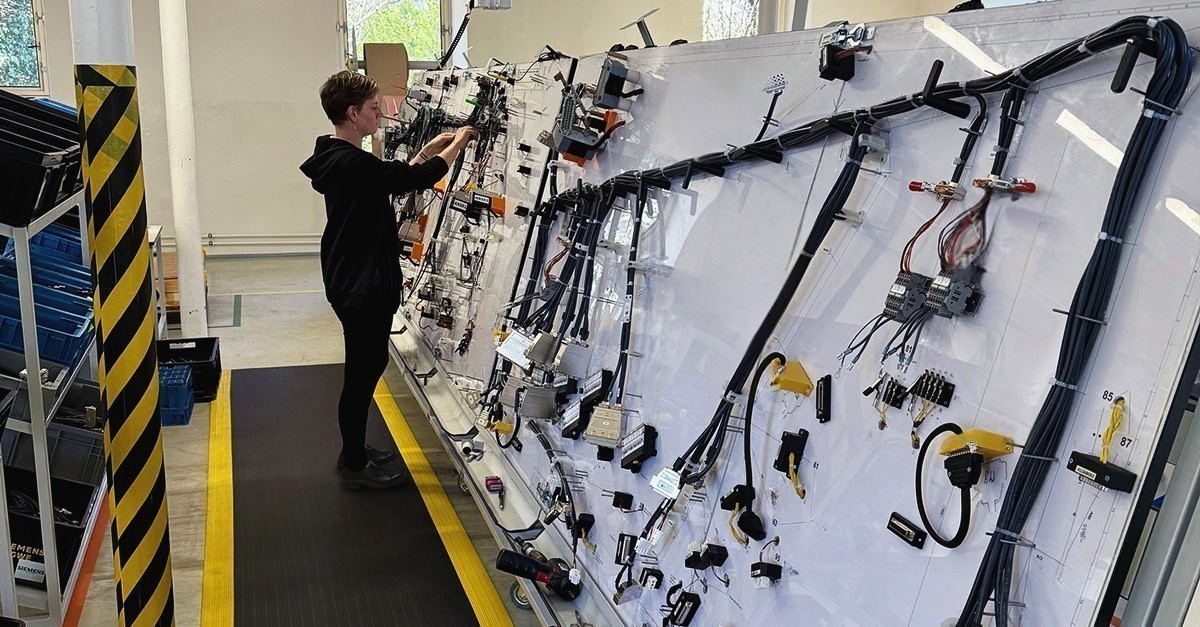

Kabelbäume werden aus einzelnen optischen oder elektrischen Leitern hergestellt. Diese werden isoliert, gebündelt und passend vorgeformt. Per Steckverbindung und Kabelschutz werden diese anschließend miteinander kombiniert. Obwohl in den Entwurfsphasen moderne Maschinen, Werkzeuge, Technologien und Software verwendet werden, findet die tatsächliche Fertigung meist manuell statt. Dies liegt an der Vielzahl möglicher Varianten. Händisch werden die jeweiligen Leitungen auf einem Nagelbrett zu einem Wiring Harness zusammengeführt. Um derart komplexe Strukturen effizient in Serie fertigen zu können, sind Hilfskonstruktionen wie Legebretter oder Musterbaugruppen notwendig. Die manuelle Fertigung durch einen Kabelbaum Hersteller umfasst die korrekte Ausrichtung der Kabel oder Drähte sowie den genauen Zusammenschluss aller beteiligten Komponenten. Auch wenn die Kabelbaumfertigung in Handarbeit verläuft, ist für die Montage eine nur kurze Bearbeitungszeit notwendig.
Die Vorteile eines Kabelbaums zeigen sich auf verschiedenen Ebenen. Allerdings erfordert die Entwicklung von Kabelbäumen viel Detailarbeit und Präzision, da der nachträgliche Austausch eines Kabels/ einer Leitung schwierig umzusetzen ist. Kabelbäume bringen im Vergleich zu Einzelleitungen jedoch einen großen wirtschaftlichen Nutzen mit sich. Der übersichtliche Verbund von Kabeln vermeidet von Beginn an Montagefehler. Ein weiterer Vorteil ist das geringe Einbauvolumen eines Kabelbaums, wodurch sich mehr Platz für andere Bauteile ergibt. Neben der Zeit- und Platzersparnis bietet ein Wiring Harness außerdem zusätzlichen Schutz bei Erschütterungen.
An overview of the advantages of a wiring harness compared to cabling with individual cables or lines:
- Reduction of installation time at the customer's premises
- Optimisation of the space required
- Simplified connection of components
- Easier maintenance
- Additional protection against vibrations, abrasion and erosion
- Reduced electromagnetic interference (EMI)
Der Wiring Harness ist vielen aus der Automobilindustrie bekannt. Als branchenübergreifender Hersteller von Kabelkonfektionen bringen wir die Expertise aus über 50 Jahren Erfahrung und Know-how in verschiedensten Märkten und Applikationen mit. In den folgenden Bereichen entwickeln und fertigen wir kundenspezifische Sonderlösungen für die Kabelbaumfertigung/ Kabelbaumumflechtung und Kabelkonfektionierung nach Ihren Anforderungen:
Moderne Messtechnik und präzise Qualitätskontrollen beim Kabelbaum
Während der Kabelbaumanfertigung greifen wir auf moderne Messtechniken zurück. Jedes einzelne Kabel wird zu 100 % computergestützt geprüft und die Quality dokumentiert. Oftmals werden hochkomplexe Kabelbäume konfektioniert, welche aus über 100 Unterkabelgarnituren bestehen können. Nach der elektrischen Überprüfung ist der Kabelbaum sofort Plug-and-Play-fähig für Ihr Produkt.
FAQ
In welchen Branchen kommt ein Kabelbaum zum Einsatz?
Moderne Kabelbäume können in vielen verschiedenen Branchen genutzt werden. Wir produzieren unter anderem für die Automobilindustrie, die Bahntechnik, die Medizintechnik und die Automation. Hierbei nehmen wir immer Rücksicht auf branchenspezifische Charakteristika und sorgen so dafür, dass jeder Kunde die Lösung bekommt, die ihn optimal unterstützt. Sprechen Sie uns gern auf die Anforderungen an, die erfüllt sein müssen, damit wir für Sie ein individuelles Kabelbaum-Konstrukt entwickeln können.
Welche Vorteile bietet ein Kabelbaum gegenüber Einzelverkabelungen?
Durch das gebündelte Verlegen mehrerer Leitungen in einer strukturierten Einheit wird die Montage deutlich schneller und effizienter. Gleichzeitig reduziert sich das Risiko von Installationsfehlern, da der Kabelbaum bereits vorgefertigt und geprüft ist. Er sorgt zudem für mehr Übersichtlichkeit, spart Platz und verbessert die Ordnung im System. Weitere Vorteile sind der Schutz der Leitungen vor mechanischen Belastungen, eine höhere Zuverlässigkeit im Betrieb sowie geringere Wartungskosten.
Woran erkennt man einen hochwertigen Kabelbaum?
Hochwertige Kabelbäume erkennen Sie unter anderem an einer sauberen, genauen Verarbeitung und an robusten und dennoch flexiblen Materialien. Zudem werden die entsprechenden Modelle so gebaut, dass sie hohe Sicherheitsansprüche erfüllen und sie über einen langen Zeitraum hinweg genutzt werden können. Wichtig ist zudem, dass jeder Kabelbaum vor der Auslieferung einmal geprüft wird.
